Станции с ручным распределителем
Тип: гидравлический
Привод: электрический
Для инструмента с пружинным, гидравлическим, гравитационным возвратом
Рабочее давление: 70 МПа
Маркировка: НЭР…
Пример маркировки:
НЭР1,6И10Т1, где:
1,6 – подача масла, л/мин
И – 3-х поз. ручной распред.
10 – объем бака, литров
Т – напряжение 380, В (50 Гц)
Диапазоны в серийном выпуске:
- скорость подачи рабочей
жидкости: 0,8 - 10 л/мин.
- max. объем бака: 10 – 100 л
- давление: 5 – 80 МПа

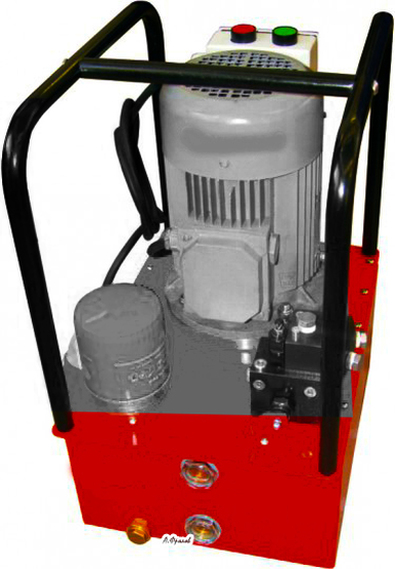

Станции с ручным распределителем
Станции с ручным распределителем

Станции с ручным распределителем

Гидравлические насосные станции предназначены для создания тока и давления рабочей жидкости в гидравлических системах. Для одностороннего инструмента (пружинный возврат штока) используются станции с ручным разгрузочным краном (НЭР-…А...) или станции с трехпозиционным распределителем (дополнительный поток заглушен). Гидравлические насосные станции серии НЭР-…А... поставляются в минимальной комплектации - без регулятора давления, манометра и силового кабеля со штепсельным разъемом (в случае необходимости эти компоненты можно заказать отдельно). Управление гидравлическим оборудованием осуществляется ручным разгрузочным краном, установленным на насосной станции. Для двухстороннего инструмента (гидравлический возврат штока) используются станции с трехпозиционным ручным распределителем (НЭР-...И...). Гидравлические насосные станции серии НЭР-...И... поставляются в стандартной комплектации (виброустойчивый манометр, предохранительный клапан, регулятор давления, силовой кабель 2 м с разъемом вилка-розетка). Управление гидравлическим оборудованием осуществляется ручным трехпозиционным распределителем («рабочий ход» – «нейтраль» – «возврат»), установленным на насосной станции. Обратите внимание: режим «нейтраль» предназначен для остановки подачи рабочей жидкости, а не для удержания рабочего механизма под нагрузкой.

  Технические характеристики станций:
  Модель     Подача
(л/мин)
  Объем бака
(л)
  Напряжение электросети
(В)
  Мощность двигателя
(кВт)
  Габариты
(BxLxH, мм)
  Масса
кг
НЭР-0,8А10Ф1 0,8 10 220 1,1 300х420х570 40,5
НЭР-0,8А20Ф1 0,8 20 220 1,1 300х630х420 42
НЭР-0,8А40Ф1 0,8 40 220 1,1 410х660х530 48,5
НЭР-0,8А63Ф1 0,8 63 220 1,1 430х750x550 50
НЭР-1,6А10Ф1 1,6 10 220 2,2 300х570х420 41,5
НЭР-1,6А20Ф1 1,6 20 220 2,2 300х630х420 43
НЭР-1,6А40Ф1 1,6 40 220 2,2 410х660х530 49,5
НЭР-1,6А63Ф1 1,6 63 220 2,2 430х750х550 51
НЭР-0,8А10Т1 0,8 10 380 1,1 300х570х420 41
НЭР-0,8А20Т1 0,8 20 380 1,1 300х630x420 42,5
НЭР-0,8А40Т1 0,8 40 380 1,1 410х660x530 49
НЭР-0,8А63Т1 0,8 63 380 1,1 430х750х550 50,5
НЭР-1,6А10Т1 1,6 100 380 2,2 300х570x420 42
НЭР-1,6А20Т1 1,6 20 380 2,2 300х630x420 43,5
НЭР-1,6А40Т1 1,6 40 380 2,2 410х660x530 50
НЭР-1,6А63Т1 1,6 63 380 2,2 430х750x550 51,5
НЭР-1,6А100Т1 1,6 100 380 2,2 455х870x590 54
НЭР-2,8А20Т1 2,8 20 380 3 300х690х420 49,5
НЭР-2,8А40Т1 2,8 40 380 3 410х690х530 56
НЭР-2,8А63Т1 2,8 63 380 3 430х780х550 57,5
НЭР-2,8А100Т1 2,8 100 380 3 455х900x590 60
НЭР-5,0А40Т1 5 40 380 7,5 410х796х530 121
НЭР-5,0А63Т1 5 63 380 7,5 430х886х550 123
НЭР-5,0А100Т1 5 100 380 7,5 455х1006x590 127,5
НЭР-10,0А40Т1 10 40 380 11 410х816x530 126
НЭР-10,0А63Т1 10 63 380 11 430х906x550 128
НЭР-10,0А100Т1 10 100 380 11 455х1026x590 132,5
НЭР-0,8И10Ф1 0,8 10 220 1,1 300x570x420 41
НЭР-0,8И20Ф1 0,8 20 220 1,1 300х630x420 42,5
НЭР-0,8И40Ф1 0,8 40 220 1,1 410х660x530 49
НЭР-0,8И63Ф1 0,8 63 220 1,1 430х750х550 50,5
НЭР-1,6И10Ф1 1,6 10 220 2,2 300х570x420 42
НЭР-1,6И20Ф1 1,6 20 220 2,2 300х630x420 43
НЭР-1,6И40Ф1 1,6 40 220 2,2 410Х660x530 50
НЭР-1,6И63Ф1 1,6 63 220 2,2 430х750x550 51,5
НЭР-0,8И10Т1 0,8 10 380 1,1 300х570x420 42,5
НЭР-0,8И20Т1 0,8 20 380 1,1 300х630x420 44
НЭР-0,8И40Т1 0,8 40 380 1,1 410х660x530 50,5
НЭР-0,8И63Т1 0,8 63 380 1,1 430х750x550 52
НЭР-1,6И10Т1 1,6 10 380 2,2 300х570x420 42,5
НЭР-1,6И20Т1 1,6 20 380 2,2 300х630x420 44
НЭР-1,6И40Т1 1,6 40 380 2,2 410х660x530 50,5
НЭР-1,6И63Т1 1,6 63 380 2,2 430х750x550 52
НЭР-1,6И100Т1 1,6 100 380 2,2 455х870x590 54,5
НЭР-2,8И20Т1 2,8 20 380 3 300х690x420 50,5
НЭР-2,8И40Т1 2,8 40 380 3 410Х690x530 56,5
НЭР-2,8И63Т1 2,8 63 380 3 430х780x550 58
НЭР-2,8И100Т1 2,8 100 380 3 455х900x590 60,5
НЭР-5,0И40Т1 5 40 380 7,5 410х796x530 121,5
НЭР-5,0И63Т1 5 63 380 7,5 430х886x550 124
НЭР-5,0И100Т1 5 100 380 7,5 455х1006x590 128
НЭР-10,0И40Т1 10 40 380 11 410х816x530 126,5
НЭР-10,0И63Т1 10 63 380 11 430х906x550 129
НЭР-10,0И100Т1 10 100 380 11 455х1026x590 129

К каждому изделию прилагается подробная инструкция по применению. Технические параметры серийных изделий и их внешний вид могут незначительно отличаться в зависимости от текущих модификаций данных изделий. В случае если точность каких-либо характеристик для Вас принципиальна – обратите на это внимание консультирующего Вас инженера в момент согласования заказа.

...
