Домкраты гидравлические низкие
Тип: гидравлический
Привод: внешний
Рабочее давление: 70 МПа
Гравитационный возврат
Пружинный возврат
Маркировка: ДН…М…, ДН…П…
Пример маркировки:
ДН100П15, где:
100 – max. усилие, тонн
15 – max. ход штока, мм
Диапазоны в серийном выпуске:
- max. ход штока: 15 - 40 мм
- max. усилие: 5 - 60 тонн

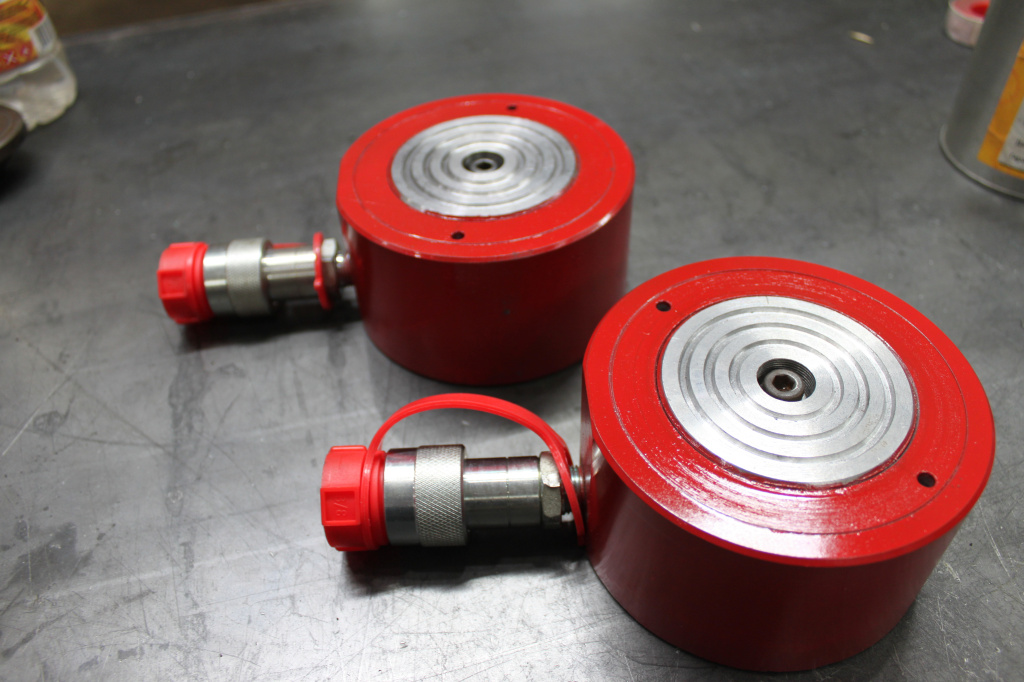

Домкраты гидравлические низкие
Домкраты гидравлические низкие

Домкраты гидравлические низкие

Домкраты низкие специально изготовлены для выполнения работ в узком рабочем пространстве, например, при монтаже и выверке тяжелого оборудования или строений. Домкраты имеют малые габариты и массу, могут использоваться в любом пространственном положении. Рифленая опорная часть штока предотвращает скольжение груза. Возврат штока -пружинный или гравитационный.

  Технические характеристики домкратов:
  Модель     Усилие
(тонн)
  Ход штока
(мм)
  Vраб масла
(см3)
D2
  (мм)
d1
  (мм)
n
  (шт)
D1
  (мм)
  Габариты
(BxLxH, мм)
  Масса
кг
ДН5М15 5,6 15 12 60 х х х 42х136х52 1,11
ДН10М15 11,3 15 24 75 х х х 60х149х57 1,86
ДН20М15 22,2 15 47 100 х х х 80х178х60 3,3
ДН20М70Т* 21,8 70           137х200х95 8,5
ДН35М15 35,8 15 75 115 х х х 100х192х66 5
ДН50П15 56 15 118 137 М10 2 80 137x215х70 7,4
ДН100П15 109,8 15 231 180 М10 2 120 180x256х79 14
ДН140П15 143,5 15 302 200 М10 2 120 200x276х88 19
ДН200П15   15
ДН300П15   15
ДН400П15   15
ДН500П15   15
ДН600П15   15

Возможно изготовление домкратов с любыми сочетаниями грузоподъемности и хода штока (в рамках указанных выше диапазонов).

  Дополнительное оборудование:*
Насосы ручные односторонние - для создания тока и давления гидравлической жидкости с данным оборудованием обычно применяются односторонние ручные насосы;     Манометры - для контроля давления в гидросистеме используйте манометры;
Гидравлические насосные станции - для создания тока и давления гидравлической жидкости с данным оборудованием могут применяться гидравлические насосные станции (с электро-, бензо- или пневмоприводом);     Предохранительные краны - для предотвращения самопроизвольного слива гидравлической жидкости в случае повреждения РВД или насоса/станции, рекомендуется оснащать домкраты предохранительными кранами;
Рукава высокого давления - для соединения элементов гидросистемы (домкрата и насоса/станции) применяются рукава высокого давления (РВД) оснащенные быстроразъемными муфтами;     Поддомкратные опоры - для создания прочной опорной поверхности и дополнительной устойчивости используются поддомкратные опоры;
Штоковые опоры - для предотвращения выхода из строя домкратов из-за радиальных нагрузок, рекомендуется оснащать домкраты плавающими опорами;

*) Уточните у консультирующего Вас инженера необходимость заказа дополнительного оборудования и получите рекомендации по техническим характеристикам такого оборудования.


К каждому изделию прилагается подробная инструкция по применению. Технические параметры серийных изделий и их внешний вид могут незначительно отличаться в зависимости от текущих модификаций данных изделий. В случае если точность каких-либо характеристик для Вас принципиальна – обратите на это внимание консультирующего Вас инженера в момент согласования заказа.

...
